粉碎型格柵主要由電機,減速機,刀片組,密封組件,底座等組成。電機通過減速機驅動主動軸,再由主動軸通過齒輪帶動從動軸,從而帶動兩組刀片軸做相向回轉運動,把污水或其他液體中的固體垃圾粉碎成6—12mm的微小顆粒,然后流到后續工藝,而污水或其他液體則可以直接流過刀片組和導流柵間隙。整個工作狀態可是連續運行，也可設置自動間歇式運行。

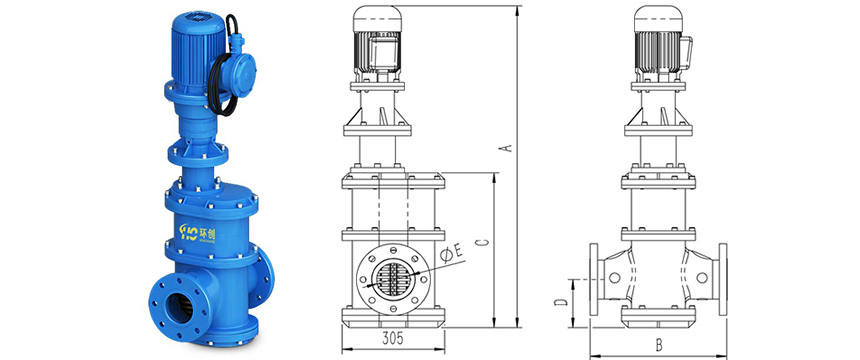

管道式粉碎格柵工作原理
1、管道中的污水和固體垃圾進入粉碎格柵。
2、格柵雙軸粉碎刀片組相向旋轉粉碎固體垃圾物。
3、固體垃圾被粉碎成6mm-12mm顆粒，流出粉碎格柵。
環創(chuàng )管道式粉碎型格柵進、出水口都是標準的法蘭，標配的法蘭口有DN100、DN150、DN200、DN250、DN300，與現場的排水管對接安裝方便、靈活。適用于商業和住宅小區的生活污水介質中固體垃圾物的粉碎。

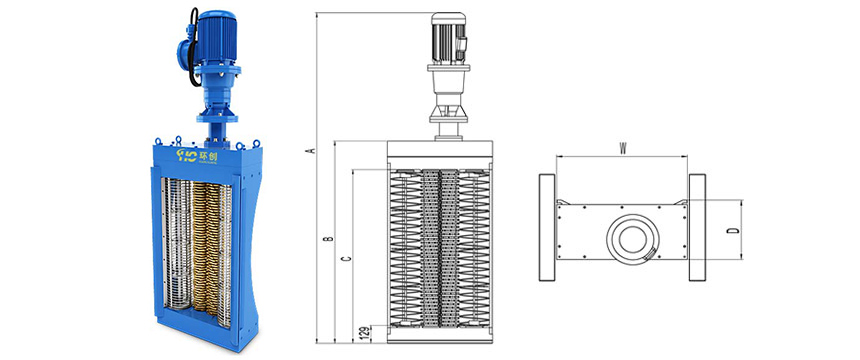

渠道式粉碎格柵工作原理
1、渠道中的污水和固體垃圾進入粉碎格柵。
2、旋轉的繞線式轉鼓捕獲和引導較大的固體垃圾到切割區。
3、小于6-12mm的垃圾隨污水一起直接流過轉鼓。
4、被轉鼓截獲的較大的固體垃圾物被輸送到切割區，經雙軸粉碎刀片組相向旋轉將固體垃圾粉碎。
5、固體垃圾被粉碎成6-12mm顆粒，流出粉碎格柵。
環創(chuàng )渠道式粉碎格柵根據現場安裝環境和介質情況，可選擇無鼓渠道式格柵、單鼓渠道式格柵和雙鼓渠道式格柵。

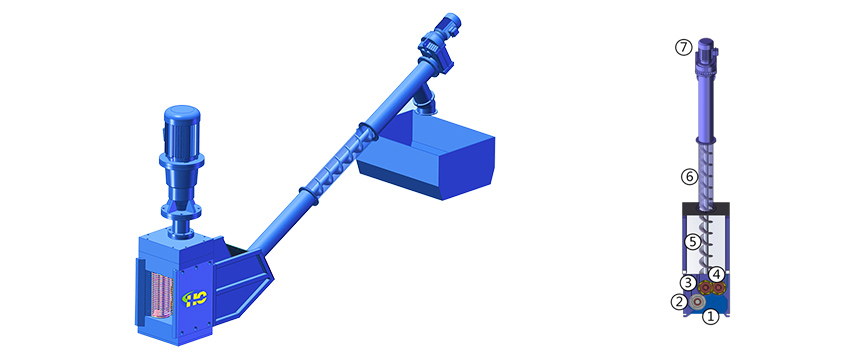

傳送式粉碎格柵工作原理
1、夾帶固體顆粒的污水進入傳送式粉碎格柵。
2、固體顆粒被轉鼓截留，并被引導到切割室
3、大部分的污水和細小顆粒通過轉鼓柵網流出
4、固體顆粒通過切割室被粉碎成細小顆粒
5、粉碎后的細小顆粒被導入斜立的無軸螺旋輸送機。
6、細小固體顆粒經過水洗以及無軸螺旋轉刷和有機物分離，有機物通過輸送草的柵孔流回渠道中。清潔無臭的固體顆粒脫水后排出。
7、固體顆粒排出后落入垃圾桶或垃圾袋。
傳送式格柵能將粉碎后的細小垃圾物通過無軸螺旋輸送機輸送到垃圾收集裝置中，減輕后續工藝的負擔。
|
